seite (strona) 165

Fortsetzung DIN 13 Teil 15

Mutterkerndurchmesser-Toleranzen T_D₁

Maße in mm

Steigung P	Flanken-F-Toleranz T_D₁ bei Toleranzqualität					Steigung P	Flanken-F-Toleranz T_D₁ bei Toleranzqualität
Steigung P	4	5	6	7	8	Steigung P	4	5	6	7	8
0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,6 0,7 0,75 0,8 1 1,25	0,038 0,045 0,053 0,063 0,071 0,080 0,090 0,100 0,112 0,118 0,125 0,150 0,170	- 0,056 0,067 0,080 0,090 0,100 0,112 0,125 0,140 0,150 0,160 0,190 0,212	- - 0,085 0,100 0,112 0,125 0,140 0,160 0,180 0,190 0,200 0,236 0,265	- - - - - - 0,180 0,200 0,224 0,236 0,250 0,300 0,335	- - - - - - - - - - 0,315 0,375 0,425	1,5 1,75 2 2,5 3 3,5 4 4,5 5 5,5 6 8	0,190 0,212 0,236 0,280 0,315 0,355 0,375 0,425 0,450 0,475 0,500 0,630	0,236 0,265 0,300 0,355 0,400 0,450 0,475 0,530 0,560 0,600 0,630 0,800	0,300 0,335 0,375 0,450 0,500 0,560 0,600 0,670 0,710 0,750 0,800 1,000	0,375 0,425 0,475 0,560 0,630 0,710 0,750 0,850 0,900 0,950 1,000 1,250	0,475 0,530 0,600 0,710 0,800 0,900 0,950 1,060 1,120 1,180 1,250 1,600

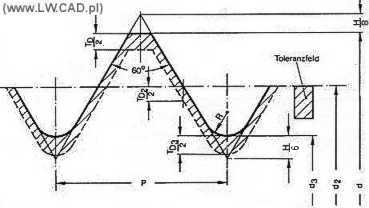

Bolzegewinde mit Grundabmaß 0
( Toleranzlage h )

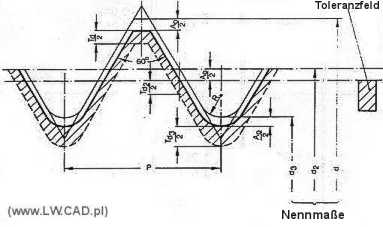

Bolzegewinde mit negativem Grundabmaß
( Toleranzlage e, f, g )

Grundabmaße A₀

Steigung P	Grundabmaße A₀ bei Toleranzlage				Steigung P	Grundabmaße A₀ bei Toleranzlage				Steigung P	Grundabmaße A₀ bei Toleranzlage
Steigung P	e	f	g	h	Steigung P	e	f	g	h	Steigung P	e	f	g	h
0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,6	-0,045 -0,045 -0,046 -0,046 -0,048 -0,048 -0,050 -0,053	-0,032 -0,033 -0,033 -0,034 -0,034 -0,035 -0,036 -0,036	-0,017 -0,018 -0,018 -0,019 -0,019 -0,020 -0,020 -0,021	0 0 0 0 0 0 0 0	0,7 0,75 0,8 1 1,25 1,5 1,75 2	-0,056 -0,056 -0,060 -0,060 -0,063 -0,067 -0,071 -0,071	-0,038 -0,038 -0,038 -0,040 -0,042 -0,045 -0,048 -0,052	-0,022 -0,022 -0,024 -0,026 -0,028 -0,032 -0,034 -0,038	0 0 0 0 0 0 0 0	2,5 3 3,5 4 4,5 5 5,5 6 8	-0,080 -0,085 -0,090 -0,095 -0,100 -0,106 -0,112 -0,118 -0,140	-0,058 -0,063 -0,070 -0,075 -0,080 -0,085 -0,090 -0,095 -0,118	-0,042 -0,048 -0,053 -0,060 -0,063 -0,071 -0,075 -0,080 -0,100	0 0 0 0 0 0 0 0 0

Bolzenaußendurchmesser-Toleranzen T_d

Steigung P	Außen-F-Toleranz T_d bei Toleranzqualität			Steigung P	Außen-F-Toleranz T_d bei Toleranzqualität			Steigung P	Außen-F-Toleranz T_d bei Toleranzqualität
Steigung P	4	6	8	Steigung P	4	6	8	Steigung P	4	6	8
0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,6	0,036 0,042 0,048 0,053 0,060 0,063 0,067 0,080	0,056 0,067 0,075 0,085 0,095 0,100 0,106 0,125	- - - - - - - -	0,7 0,75 0,8 1 1,25 1,5 1,75 2	0,090 0,090 0,095 0,112 0,132 0,150 0,170 0,180	0,140 0,140 0,150 0,180 0,212 0,236 0,265 0,280	- - 0,236 0,280 0,335 0,375 0,425 0,450	2,5 3 3,5 4 4,5 5 5,5 6 8	0,212 0,236 0,265 0,300 0,315 0,335 0,355 0,375 0,450	0,335 0,375 0,425 0,475 0,500 0,530 0,560 0,600 0,710	0,530 0,600 0,670 0,750 0,800 0,850 0,900 0,950 1,180

165

Opracowanie : Magdalena Skrobot i Wiesław Legucki - na podstawie materiałów firmy EMUGE
www.lw.cad.pl - Prywatny Poradnik Mechanika
